Mewn technoleg mowntio wyneb, y gwahaniaeth rhwngfflwcsapast solderyn diffinio penderfyniadau proses sylfaenol sy'n effeithio ar gynnyrch, dibynadwyedd a mewnbwn cynhyrchu. Mae fflwcs-asiant glanhau cemegol sy'n cynnwys actifyddion, cerbydau, a thoddyddion-yn tynnu ocsidau metel o arwynebau swbstrad ac yn hybu gwlychu yn ystod gwibdaith thermol. Mae past solder yn integreiddio'r cemeg fflwcs hwn â phowdr aloi sfferig (yn nodweddiadol 85 - 90% metel yn ôl pwysau) wedi'i hongian mewn cyfrwng gludiog, gan greu deunydd un cais ar gyfer atodi cydran. Mae'r ddau sylwedd yn gweithredu ar yr un egwyddorion metelegol ond maent yn gwasanaethu cyd-destunau gweithgynhyrchu cwbl wahanol.
Yr hyn y mae Flux yn ei Wneud Mewn gwirionedd
Dyma'r peth am fflwcs nad yw'n cael ei drafod ddigon: yn y bôn mae'n ddeunydd aberthol. Mae'r actifyddion-boed rosin-yn deillio o asid abietig, halidau organig, neu gyfansoddion synthetig-i leihau'n gemegol ocsidau copr (Cu₂O a CuO) yn ôl i fetel sylfaen wrth wresogi. Mae'r adwaith hwn yn digwydd yn gyflym. Yn gyflym iawn. Ac unwaith y bydd yr actifyddion hynny wedi'u bwyta, mae gennych efallai 90-180 eiliad cyn i ail-ocsidiad ddechrau diraddio'ch ffenestr wlychu.
Mae system ddosbarthu IPC J{0}}STD-004 yn torri i lawr hwn gyda chod pedwar nod. Mae ROL0 yn golygu gweithgaredd isel wedi'i seilio ar rosin, dim halidau. Mae ORM1 yn dynodi fflwcs organig gyda gweithgaredd canolig a chynnwys halid. Mae'r rhan fwyaf o beirianwyr yn cofio ychydig o ddynodiadau cyffredin ac yn ei alw'n ddiwrnod.
Mae dau ddiben i gydran y cerbyd-rosin, resin synthetig, neu gludwyr seiliedig ar glycol-. Mae'n hydoddi'r halwynau metel a gynhyrchir wrth leihau ocsid, ac mae'n gorchuddio'r uniad yn gorfforol yn ystod sodro i atal ail-ocsidiad atmosfferig. Mae fflwcsau hydawdd dŵr yn defnyddio deilliadau polyethylen glycol sy'n rinsio'n lân ond yn amsugno lleithder fel gwallgof os cânt eu gadael ar y bwrdd. Mae Rosin yn solidoli i weddillion ambr sy'n anadweithiol yn drydanol o dan amodau arferol. Nid yw -fformiwleiddiadau glân yn gadael cyn lleied â phosibl o weddillion yn ôl eu dyluniad, er bod "na-lan" braidd yn gamarweiniol-o dan amodau gwasanaeth llym neu gyda gorffeniadau arwyneb penodol, gall hyd yn oed y gweddillion hyn achosi problemau.
Gludo Sodro: Y Cyfuniad Peirianyddol
Mae past solder yn dileu'r cam cais fflwcs ar wahân yn gyfan gwbl. Mae'r powdr aloi-Sn63/Pb37 eutectic ar gyfer cymwysiadau etifeddol, SAC305 (Sn96.5/Ag3.0/Cu0.5) ar gyfer cydymffurfio â RoHS-wedi'i atal mewn cyfrwng fflwcs ar gymarebau rheoledig. Mae'r past yn ymddwyn fel hylif thixotropic: mae'n eistedd yn sefydlog ar y stensil ond yn llifo o dan straen cneifio o'r squeegee.
Mae maint gronynnau yn bwysicach nag y mae'r rhan fwyaf o bobl yn ei sylweddoli. Mae powdr Math 3 (diamedr 25-45μm) yn gweithio'n iawn ar gyfer cydrannau traw 0.5mm. Gostyngwch i gae 0.3mm ac rydych chi'n edrych ar Math 4 (20-38μm) neu Math 5 (15-25μm). Mae powdr mân yn golygu mwy o arwynebedd, sy'n golygu ocsidiad cyflymach yn ystod storio a galw fflwcs uwch yn ystod ail-lif. Mae cyfaddawd bob amser.
Mae gofynion storio yn gyrru llawer o gur pen llawr siop. Mae past solder yn diraddio trwy fecanweithiau lluosog: mae'r gronynnau metel yn ocsideiddio, mae'r fflwcs yn gwahanu oddi wrth y cludwr, mae toddyddion yn anweddu trwy seliau amherffaith. Mae rheweiddio ar 0-10 gradd yn ymestyn oes silff i 3-6 mis. Gadewch ef ar dymheredd ystafell ac mae diraddiad yn cyflymu o fewn wythnosau. Mae angen i bob jar past gydbwyso i amgylchynol am 4-8 awr cyn ei ddefnyddio - ei agor yn oer ac mae anwedd yn halogi'r fflwcs.
Y Realiti Argraffu Stensil
Mae dewis trwch stensil yn dilyn y rheol gymhareb ardal: dylai agoriad agorfa wedi'i rannu ag arwynebedd wal fod yn fwy na 0.66 ar gyfer rhyddhau past dibynadwy. Mae stensil 150μm o drwch yn gweithio ar gyfer y rhan fwyaf o geisiadau. Efallai y bydd angen 100μm neu hyd yn oed 80μm ar BGAs dirwy-. Mae stensiliau wedi'u torri â laser-yn darparu waliau agorfa glanach nag ysgythru cemegol, sy'n trosi'n uniongyrchol i effeithlonrwydd trosglwyddo.
Mae'r broses past gyfan-ar-pad yn dibynnu ar dorri'r bond gludiog rhwng past a wal stensil tra'n cynnal y bond cydlynol o fewn y blaendal past. Gwnewch hyn yn anghywir a byddwch yn gweld llenwadau anghyflawn, clustiau ci, pontio wrth brintio-diffygion sy'n ymledu trwy reflow fel uniadau agored neu siorts.
Pan fyddwch chi'n defnyddio Beth
Nid yw'r goeden benderfynu yn gymhleth unwaith y byddwch yn deall cyfyngiadau'r broses.

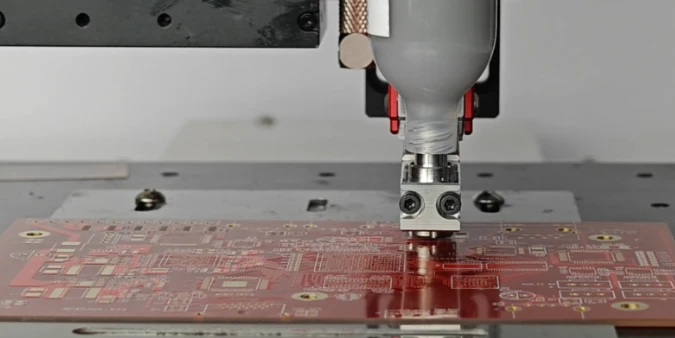

Mae past solder yn dominyddu cynulliad yr UDRh.Mae sodro reflow-boed darfudiad, cyfnod anwedd, neu IR-yn ei gwneud yn ofynnol i'r deunydd sodro gael ei osod ymlaen llaw ar badiau cyn gosod cydran. Nid oes dewis arall ymarferol ar gyfer cyfeintiau cynhyrchu. Mae peiriant dewis{5}}a{-lleol yn gosod cydrannau ar ddyddodion past tack; mae'r adlyniad past yn dal popeth yn ei le trwy ei gludo i'r popty reflow.
Mae fflwcs annibynnol yn gwasanaethu gwahanol gymwysiadau.Mae sodro tonnau ar gyfer cydrannau trwodd-yn defnyddio fflwcswyr chwistrell neu ewyn i orchuddio ochr isaf y bwrdd cyn iddo gysylltu â'r don sodro tawdd. Mae gorsafoedd ailweithio yn dibynnu ar fflwcs hylif neu gel a roddir yn uniongyrchol i'r cymal sy'n cael ei atgyweirio. Mae sodro â llaw yn draddodiadol yn defnyddio gwifren graidd fflwcs, er bod fflwcs atodol yn gwella canlyniadau ar arwynebau ocsidiedig neu aloion anodd.
Mae sodro dewisol-dull hybrid ar gyfer-byrddau technoleg cymysg-yn nodweddiadol yn defnyddio jetiau fflwcs pwrpasol sy'n defnyddio deunydd dim ond lle bydd y ffroenell ddetholus yn cysylltu.
Y Broblem Proffil Reflow
Dyma lle mae cemeg fflwcs yn croestorri â pheirianneg thermol, a lle mae pethau'n mynd yn wirioneddol gymhleth.
Mae gan broffil reflow safonol bedwar parth. Cynheswch rampiau o amgylchynol i tua 150 gradd ar 1-3 gradd yr eiliad-yn ddigon cyflym ar gyfer trwybwn, yn ddigon araf i osgoi sioc thermol ar gynwysyddion ceramig ac i ganiatáu gwresogi unffurf ar draws y cynulliad. Mae'r parth socian yn dal rhwng 150-180 gradd am 60-120 eiliad. Dyma lle mae actifadu fflwcs yn digwydd mewn gwirionedd. Mae toddyddion yn anweddoli, mae actifyddion yn dechrau ymosod ar ocsidau, ac mae'r cydosodiad cyfan yn cydbwyso i dymheredd bron yn unffurf.
Yna y ramp i uchafbwynt. Mae aloion di-blwm yn galw am dymheredd brig 240-250 gradd gyda 30-60 eiliad uwchlaw hylifws (217 gradd ar gyfer SAC305). Mae'r cyfansoddion intermetallic yn ffurfio yn ystod y ffenestr hon-Cu₆Sn₅ ar y rhyngwyneb rhwng sodr a pad copr. Rhy fyr a chewch wlychu annigonol. Mae twf rhy hir a rhyngfetelaidd yn gwanhau'r cyd; mae haen yr IMC yn mynd yn frau.
Dylai cyfradd oeri daro 3-4 gradd yr eiliad trwy galedu. Mae oeri arafach yn tyfu strwythurau grawn mwy gydag ymwrthedd blinder israddol.
Mae'r fflwcs yn eich past yn gosod cyfyngiadau caled ar y proffil hwn. Nid oes-fformiwleiddiadau glân â gweithgarwch is-mae angen arwynebau glanach arnynt i ddechrau a ffenestri proses llymach. Mae pastau toddadwy mewn dŵr yn cynnig gwared ar ocsid ymosodol ond mae gwir angen glanhau post-reflow. Collwch gam glanhau a byddwch yn gweld twf dendritig rhwng dargludyddion o fewn misoedd ar ôl eu lleoli yn y maes.
Y Tacsonomeg Diffygiol
Mae gan bob peiriannydd cynhyrchu eu nemesis personol ymhlith diffygion yr UDRh. Dyma'r berthynas â dewis fflwcs a gludo:
Tombstoneing(Effaith Manhattan): Mae un pen cydran sglodion yn codi yn ystod reflow. Y gwraidd achos yw grymoedd gwlychu anwastad-os yw un pad yn gwlychu cyn y llall, mae tensiwn arwyneb yn tynnu'r gydran yn fertigol. Mae gweithgaredd fflwcs a chydbwysedd cyfaint past yn bwysig yma, ond felly hefyd geometreg pad a chymesuredd thermol.
Ballio sodr: Y sfferau bach hynny sydd wedi'u gwasgaru o amgylch cydrannau ar ôl ail-lifo. Achosion lluosog-past sodr yn ymledu o wres cyflym mewn rhag-gynhesu, fflwcs yn arllwys allan yn ystod ail-lifo, neu wasgu past-allan yn ystod gosod cydrannau nad yw'n cyfuno â'r prif uniad. Weithiau mae fflwcsau gweddillion isel yn gwaethygu hyn oherwydd bod llai o gerbydau i gynnwys sodr sydd wedi dianc.
Pontio: Sodr gormodol yn cysylltu padiau neu geinciau cyfagos. Yn gallu tarddu o brint (gormod o bast, camgofrestru stensil) neu yn ystod ail-lif (gweithgaredd fflwcs annigonol, camaliniad cydrannau). Mae darnau traw mân ar ganolfannau 0.4mm yn arbennig o agored i niwed.
Gwag: Pocedi nwy wedi'u dal o fewn y cymal sodr. Anweddolion fflwcs nad ydynt yn dianc cyn solidoli yw'r tramgwyddwr arferol. -cydrannau terfynedig gwaelod-QFNs, LGAs-yn dangos hyn waethaf oherwydd nid oes unman i nwy awyrellu. Mae adlif gwactod yn helpu. Felly hefyd fformiwleiddiad past gyda thuedd is o wagleoedd. Mae rhai ceisiadau yn dysgu byw gyda 25-30% o arwynebedd gwag.
Uniadau oer / dim-gwlychu: Ni wlychodd y sodrwr un neu'r ddau arwyneb yn iawn. Gweithgarwch fflwcs annigonol, arwynebau ocsidiedig, neu amser annigonol uwchben hylifws. Dyma lle mae dewis fflwcs yn wirioneddol bwysig-byrddau neu gydrannau sydd wedi'u hocsidio'n fawr â sodradwyedd gwael, mae angen cyfnod uwch-fflwcs, cyfnod gweithgaredd.
Mathau Fflwcs: Y Dirywiad Cyflym
Rosin (R): pinwydd naturiol-yn deillio o rosin mewn toddydd. Gweithgaredd isel iawn. Yn gweithio ar arwynebau tun blaenorol a dim llawer arall. Mae'r gweddillion yn galed ac yn anadweithiol. Nid oes neb yn defnyddio hwn ar gyfer cynhyrchu bellach ond mae'n parhau mewn cymwysiadau hobiist.
RMA (Rosin Wedi'i Actifadu'n Ysgafn): Rosin ynghyd ag actifyddion ysgafn. Y math fflwcs clasurol ers degawdau. Dal yn ddefnyddiol ar gyfer sodro dwylo gyda disgwyliadau glanweithdra rhesymol.
RA (Rosin Actifadu): Ysgogyddion ymosodol ar gyfer arwynebau ocsidiedig. Gall gweddillion fod yn -lanhau gorfodol cyrydol. Dosbarthiadau IPC fel ROM1 neu ROH0.
Na-Glan: Wedi'i beiriannu ar gyfer gweddillion ar ôl yn eu lle. Cynnwys solidau isel, yn nodweddiadol 2-5% yn erbyn 15-30% ar gyfer fflwcsau rosin. Mae angen arwynebau cychwyn glanach a rheolaeth broses dynnach.
Dŵr-hydawdd: Yn seiliedig ar asid organig, yn hynod o weithgar, yn gwbl gyrydol os na chaiff ei dynnu. Perfformiad gwlychu gwell. Mae angen post glanhau dyfrllyd-ail-lif-DI chwistrellu dŵr neu drochi â syrffactyddion. Poblogaidd ar gyfer cymwysiadau modurol a dibynadwyedd uchel lle mae glanhau eisoes yn rhan o'r broses.
Storio a Thrin Manylion Sydd Mewn Gwirioneddol O Bwys
Mae past solder eisiau cael ei oeri, ond ei dynnu 4 awr cyn ei ddefnyddio. Mae eisiau ei droi neu ei dylino cyn ei lwytho i mewn i'r argraffydd. Mae am weld pwysau squeegee cyson a chyflymder gwahanu. Mae'r printiau cyntaf ar ôl llwytho past yn aml yn dangos nodweddion trosglwyddo gwahanol na phrintiau a wneir ar ôl i'r past weithio am ychydig o gylchoedd.
Mae gan fflwcs ar ffurf hylif-ar gyfer sodro tonnau neu ddetholus- lai o ofynion trin ond mae'n dal i ddiraddio. Mae -fflwcsau sy'n seiliedig ar alcohol yn anweddu os nad yw cynwysyddion wedi'u selio. Gall fformwleiddiadau sy'n seiliedig ar ddŵr gefnogi twf microbaidd dros amser.
Y modd methiant mwyaf rydw i wedi'i weld dro ar ôl tro: defnyddio past y tu hwnt i'w oes silff oherwydd "mae'n dal i edrych yn iawn." Efallai y bydd y past yn argraffu mân ac yn adneuo meintiau rhesymol. Ond mae'r cemeg fflwcs wedi diraddio, felly byddwch yn cael dyddodion past hardd yr olwg nad ydynt yn gwlychu'n iawn yn ystod ail-lifo. Mae'r cymalau'n edrych yn ddiflas ac yn llwydaidd. Mae prawf trydanol yn dal rhai methiannau; mae eraill yn llongio i gwsmeriaid ac yn methu yn y maes.
Gwneud yr Alwad
Ar gyfer cynhyrchu UDRh: past solder, bob amser. Cydweddwch y math o fflwcs â'ch gofynion glendid a'ch gorffeniad arwyneb. Nid yw byrddau OSP (cadwradwyedd sodradwyedd organig) yn goddef -bast glân yn y rhan fwyaf o achosion. Mae ENIG (aur trochi nicel electroless) yn faddau. Mae gan orffeniad HASL (lefelu sodr aer poeth) orchudd sodr eisoes, felly mae gofynion gweithgaredd fflwcs yn is.
Ar gyfer cydosod trwodd-twll ar linellau pwrpasol: sodro tonnau â fflwcs hylifol wedi'i osod gan fflwcsiwr chwistrellu neu ewyn. Ar gyfer -byrddau technoleg cymysg, mae pin{3}}mewn-past (ail-lif ymwthiol) yn dileu'r cam tonnau ar gyfer llawer o ddyluniadau.
Ar gyfer ail-weithio: fflwcs tacky neu fflwcs gel wedi'i gymhwyso'n lleol. Mae angen glanhau'r cymal ond nid ydych am i ddeunydd symud i ardaloedd cyfagos.
Ar gyfer gwaith prototeip neu-cynulliad llaw cyfaint isel: fflwcs-gwifren sodro â chraidd sy'n ymdrin â'r rhan fwyaf o sefyllfaoedd. Cadwch feiro fflwcs o gwmpas ar gyfer cymalau ystyfnig.
Y pwynt ehangach yw nad yw fflwcs a past solder yn ddewisiadau amgen i'w gilydd yn y rhan fwyaf o gyd-destunau-maent yn gategorïau cynnyrch gwahanol sy'n gwasanaethu swyddogaethau gorgyffwrdd ond gwahanol. Mae past solder yn system beirianyddol sy'n cynnwys fflwcs. Mae fflwcs annibynnol yn broses y gellir ei defnyddio ar gyfer cymwysiadau lle mae'r deunydd sodro yn cyrraedd ar wahân. Mae deall pryd mae pob un yn ffitio, a pham, yn lythrennedd sylfaenol i unrhyw un sy'n cyffwrdd â gweithgynhyrchu electroneg.
Mae mwy o naws ar gael-dewis aloion, heriau trosglwyddo rhydd arweiniol, ffiseg fanwl ffurfiant rhyngfetelaidd, methodoleg archwilio ar gyfer dosbarthu gweddillion fflwcs. Ond ar gyfer gwneud penderfyniadau proses o ddydd i{4}}dydd, mae'r hanfodion yma yn cwmpasu'r rhan fwyaf o sefyllfaoedd y byddwch chi'n dod ar eu traws.
